称重传感器结构与使用方法
发布时间: 2018-4-21 8:57:49

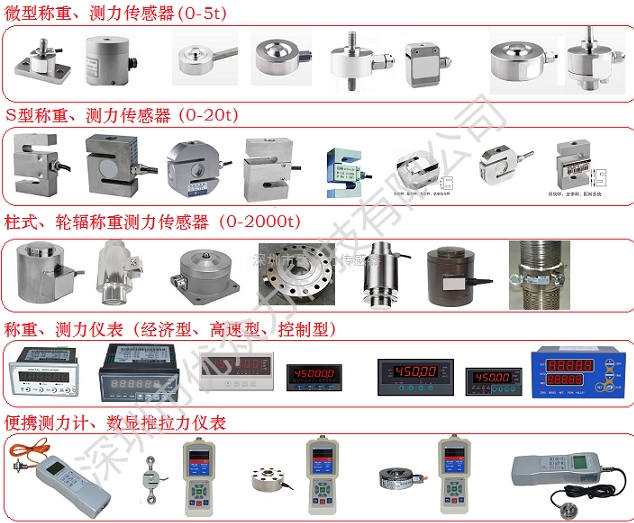

称重传感器作为称重计量的核心元件,从小到mg到几千吨的称重场合都有使用。称重传感器分很多种类型号,但实际应用中最多的是电阻应变式称重,应变片是称重传感器的核心单元,弹性体是基础组成部分.称重传感器按结构类型分主要有:

S型传感器,可用于称重,测力场合,受力方向为拉压双向,S行双连孔式传感器量程范围一般在1Kg到30t,这种称重传感器抗偏,抗侧能力较强。

柱式传感器,可用于各种称重,测力场合中,受力方向为单向压式受力,柱式传感器的测量范围都很大,一般在1t~3000t,它刚性好,抗过载能力强,加工也简单,重量也比较轻。
轮辐式传感器,其结构高度低,用于各种称重,力值测量控制场合,受力方向为拉压双向,当S型量程拉压满足不了时,选择轮辐传感器是一个很不错的选择。轮辐式传感器量程在200kg~1000t,由于结构的对称性,所以能够承受大的侧向力,由于它有较大的滞后误差,很多场合都被桥式传感器所取代。

桥式传感器,其特殊结构,常用在汽车衡,地磅,天车秤等场合,受力方向为压向受力,桥式传感器的弹性体形状象桥,因此得得名。桥式传感器精度高,标定方便,普遍应用于汽车秤跟平台秤等多个场合。

柱环式传感器,受力结构为压式受力,常用在各种大型料仓称重,公路检重,柱环式传感器由于本身的结构特性目前大多仅用于测量拉力,其精度一般在0.03到0.05之间。

剪切梁式传感器,条形单梁结构,受力方向为压向受力,常用在各类称重系统中,其模块结构更为经典,常用于各种料罐,反应釜,平台秤称重系统中。剪切梁式传感器运用剪切原理制作而成,精度跟稳定性都很高,一般都不需要要线性补偿都能达到要求。它不受测力点变化的影响。

称重传感器在选用过程中一般要考虑以下问题:
一、安装要求,有些场合就直适合某种特定的称重传感器。
二、使用环境条件,如需密封、防爆等。
三、传感器的精度等级。精度等级通常由弹性体结构决定,以及处理过程中是否有线性补偿。
四、传感器的量程范围。估算被测物体的最大重量在多少,要想获得较准备的测量数值一般选择的量程是被测体最大重量的2到2.5倍。
五、传感器使用过程受温度影响的特性和蠕变特性。
单梁式传感器,结构为单点式形式,常用于各类小电子秤,计价秤,无人售货秤系统中,
