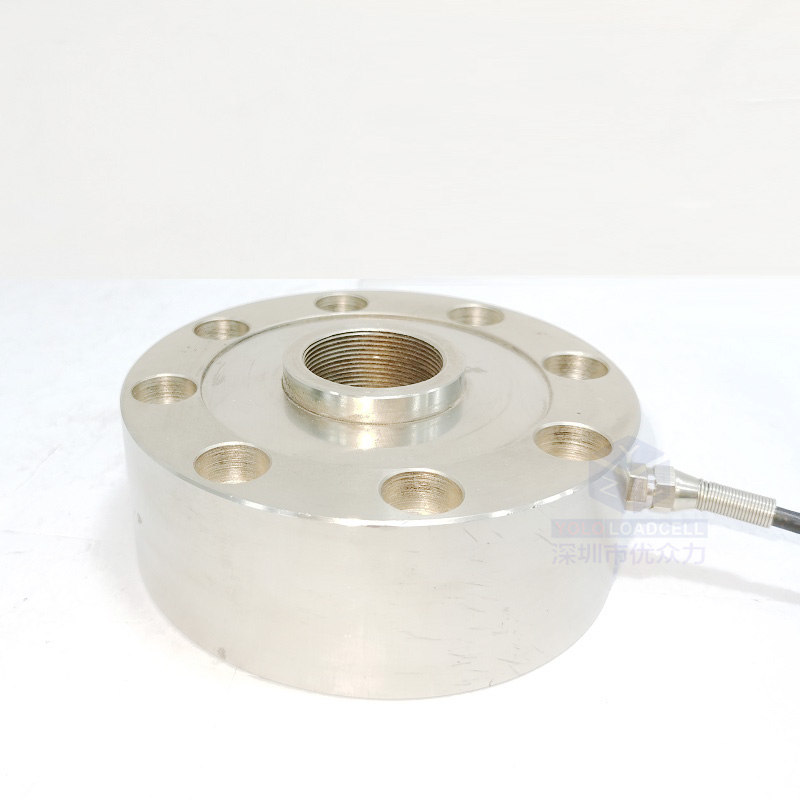

产品名称:CFBLY轮辐式拉压力传感器

规格:轮辐式压力传感器 轮辐式拉压测力传感器 轮辐称重传感器,

精度:0.05%,

量程:100kg、200kg、300kg、500kg、700kg、1t、2t、3t、5t、7t、10t、15t、20t、25t、30t、40t、50t、60t、80t、100t;
应用:配料秤,仓储秤,压力机,液压力测试、试验机及各种称重、测力的工业测量控制系统中;

变送器输出(选配)0-5V0-10V4-20mA

数显仪表(选配):峰值显示仪,双窗口显示仪,高精度显示仪,


特点用途:


CFBLY传感器轮辐结构外形,拉压双向结构受力;

高精度,高可靠性,低外形,

安装简便,表面镀镍处理,

适用于试验机,料斗秤试及各种称重、测力的工业测量控制系统中;

综合误差:0.02~0.05%F.S

变送器输出(选配):0-5V、0-10V、4-20mA,

量程:100kg,200kg,300kg、500kg,700kg,1t,2t,3t,5t,10t,15t,20t,30t,40t,50t,60t,80t,100t;



技术参数:

量程 Capacity

100kg、200kg、300kg、500kg、700kg、1t、2t、3t、5t、7t、10t、15t、20t、25t、30t、40t、50t、60t、80t、100t

输出 output

2.000±0.05mV/V

绝缘电阻Insulation resistance       Ω

≥2000

非线性Nonlinearity                  %F.S.

±0.05

推荐激励电压Rated excitation     (DC/AC)

5-12V

重复性 Repeatability                %F.S.

±0.05

最大激励电压 Maximum excitation   (DC/AC)

15V

滞后 Hysteresis                     %F.S.

±0.05

工作温度范围Safe temp.range

-30+80

蠕变Crddp(30min)                    %F.S

±0.05

温度补偿范围 Temp.compensated

-10+40

零点温漂Temp.effect on zero      %F.S/10℃

≤0.05

安全过载Safe overload          %F.S.

150

灵敏度温漂Temp.effect on out     %F.S/10℃

≤0.05

极限过载Ultimate overload       %F.S.

200

零点输出 Zero output               %FS

±1

防护等级Protection class

IP66

输入电阻Input impedance            Ω

750±50

线缆长度 Cable length

6m

输出电阻Output impedance            Ω

700±5

接线方式 Wires:红线:电源EXC+,黑线:电源EXC-,绿线:信号SIG+ ,白线:信号SIG-

















优众力轮辐式传感器具有许多特点,主要有以下几点;

(I)具有良好的自然线性。因为它在承受载荷时,辐条的截面尺寸变化小,可忽略不计, 这就避免由于尺寸变化产生的误差。同时,又由于电桥采用了等臂全桥线路,这就消除了由 于加工不对称所造成的误差。

(2)由于它是按剪切作用原理而设计的,所以作用点位置的精度对传感器的精度影响 不大。

(3)具有良好的对称性,它可以经受较大偏心和侧向力。

(4)具有较低的高度和扁平的外形。它在载荷作用下变形小,因此被测结构和传感器间的干扰可忽略不计。
