功能特点
1、高精度高分辨率。
2、七种测试模式、三种显示方式可供选择(最大程度提高测试效率)。
3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。
4、重力加速度设置功能：用户可自行输入使用地的重力加速度精确值。使测试及单位换算更为精确。
5、峰值保持功能，保持峰值显示直至手动清零。
6、自动峰值功能，可自由设定时间，从1—9999秒。
7、可设定上下限做统计分析。通过上下限设定超过限定范围可使蜂鸣器报警。
8、数据储存功能，可储存447个测试值。
9、数据输出功能，可将数据通过数据线输入电脑做各种分析。(也可适用于多台仪器同时与一台电脑进行各种分析。)
10、绿色环保，10分钟无操作自动关机,10分钟为默认情况下，可以将自动关机设置成所需的自动关机时间，自动关机设置为0时，将不会自动关机。
11、高品质充电电源。充电电压从100V至240V可用，可适应国内、国外绝大多数地区。还有短路、漏电、过载保护功能。
12、特有的开关接点通断力测试功能，使开关通断力测试更精确。
13、6位大屏幕显示。
14、低电量检测关机，在电池电量低的情况下，自动关机，防止因电量不足而导致的测量不准。

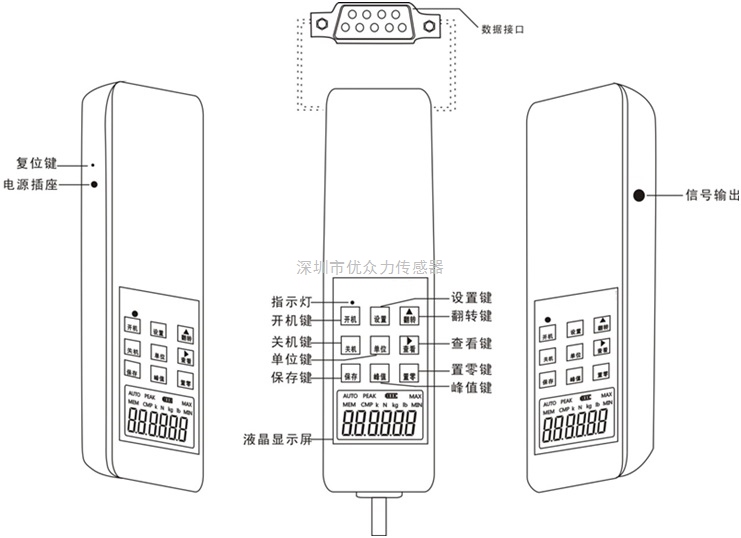

三、外形结构
传感器内置式
|
|
|
|
四、型号规格参数
|
|
|
型号规格 |
YL-TXF-2 |
YL-TXF-3 |
YL-TXF-5 |
YL-TXF-10 |
YL-TXF-20 |
YL-TXF-30 |
YL-TXF-50 |
YL-TXF-100 |
YL-TXF-200 |
YL-TXF-300 |
YL-TXF-500 |
YL-TXF-1000 |
|
最大负荷值 |
2N |
3N |
5N |
10N |
20N |
30N |
50N |
100N |
200N |
300N |
500N |
1000N |
|
0.2kg |
0.3kg |
0.5kg |
1kg |
2kg |
3kg |
5kg |
10kg |
20kg |
30kg |
50kg |
100kg |
|
|
0.45Lb |
0.65Lb |
1.1Lb |
2.2Lb |
4.5Lb |
6.5Lb |
11Lb |
22Lb |
45Lb |
65Lb |
110Lb |
220Lb |
|
|
负荷分度值 |
0.001N |
0.01N |
0.1N |
|||||||||
|
0.0001kg |
0.001kg |
0.01kg |
||||||||||
|
0.0001Lb |
0.001Lb |
0.01Lb |
||||||||||
|
传感器结构 |
内置式 |
内/外置式 |
||||||||||
|
精度 |
±0.5％ |
±0.5% |
||||||||||
|
电源 |
7.2V 1.2V×6 镍氢电池组 |
|||||||||||
|
输出接口 |
RS 232 九孔插座 |
|||||||||||
|
充电时间 |
4~6小时 |
|||||||||||
|
电池连续使用时间 |
约15小时 |
|||||||||||
|
电池寿命 |
≥300次 |
|||||||||||
|
充电器 |
输入：AC 100~240V 输出：DC 12V 500mA |
|||||||||||
|
工作温度 |
5℃～35℃ |
|||||||||||
|
运输温度 |
-10℃～60℃ |
|||||||||||
|
相对湿度 |
15％～80％RH |
|||||||||||
|
工作环境 |
周围无震源及腐蚀性介质 |
|||||||||||
|
型号规格 |
YL-TXF- 2000 |
YL-TXF- 3000 |
YL-TXF- 5000 |
YL-TXF- 10k |
YL-TXF- 20k |
YL-TXF- 30k |
YL-TXF- 50k |
YL-TXF- 100k |
YL-TXF- 200k |
YL-TXF- 300k |
YL-TXF- 500k |
YL-TXF- 1000k |
YL-TXF- 2000k |
|
最大负荷值 |
2000N |
3000N |
5000N |
10KN |
20KN |
30KN |
50KN |
100KN |
200KN |
300KN |
500KN |
1000KN |
2000KN |
|
200kg |
300kg |
500kg |
1Kkg |
2Kkg |
3Kkg |
5Kkg |
10Kkg |
20Kkg |
30Kkg |
50Kkg |
100Kkg |
200Kkg |
|
|
450Lb |
650Lb |
1100Lb |
2.2KLb |
4.5KLb |
6.5KLb |
11KLb |
22KLb |
45KLb |
65KLb |
110KLb |
220KLb |
450KLb |
|
|
负荷分度值 |
1N |
0.001KN |
0.01KN |
0.1KN |
1KN |
||||||||
|
0.1Kg |
0.0001Kkg |
0.001KKg |
0.01KKg |
0.1KKg |
|||||||||
|
0.1Lb |
0.0001KLb |
0.001KLb |
0.01KLb |
0.1KLb |
|||||||||
|
传感器结构 |
外置式 |
||||||||||||
|
精度 |
±0.5％ |
||||||||||||
|
电源 |
7.2V 1.2V×6 镍氢电池组 |
||||||||||||
|
输出接口 |
RS 232 九孔插座 |
||||||||||||
|
充电时间 |
4~6小时 |
||||||||||||
|
电池连续使用时间 |
约15小时 |
||||||||||||
|
电池寿命 |
≥300次 |
||||||||||||
|
充电器 |
输入：AC 100~240V 输出：DC 12V 500mA |
||||||||||||
|
工作温度 |
5℃～35℃ |
||||||||||||
|
运输温度 |
-10℃～60℃ |
||||||||||||
|
相对湿度 |
15％～80％RH |
||||||||||||
|
工作环境 |
周围无震源及腐蚀性介质 |
||||||||||||

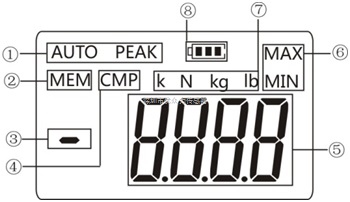

五、屏幕显示
①、三种显示：开机后，此处无字符显示时，表示“track mode” （实时荷重测量方式），屏幕上的数值随荷重的变化而变化；按“峰值”键此处有“PEAK”显示时，表示Peak mode（峰值保持测量方式），显示屏显示峰值直至手动清零；再按“峰值”键此处有“AUTO PEAK”显示时，表示“autopeak”（峰值保持自动解除测量方式），显示峰值10秒后自动保存并清零，此峰值10秒时间可自由设定｛详细请参照后面的功能介绍内的（PE.SET）说明｝。
②、有无数据存储显示：当此处无“MEM”显示时，表示无数据被保存在仪器内；当此处有“MEM”显示时，表示有数据被保存在仪器内；当在测量界面按“查看”键查看保存数据时，此处有“MEM”在闪烁。
③、推拉指示：在本机中，推力（压力）显示为负值（“-” ），拉力为正值（“+”不显示）。
④、比较功能。当通过STOP设定比较值（详细请参照后面的功能介绍内的(STOP)机台停止值说明）时，此功能激活。“CMP”显示。使用时可根据需要另行设定。
⑤、测量力值显示。
⑥、达到上、下限值显示：当此处有“MIN”显示时，表示测量数据达到及低于下限值；当此处有“MAX”显示时，表示测量数据达到及超过上限值。
⑦、三种单位显示：N（牛）、kg（公斤）、lb（磅）三种单位分别显示，按单位键转换而成。当YL-TXF10K及以上规格时，此处显示K N（千牛）、K Kg(吨)、“K lb（千磅）”。
⑧、电量显示：电池电压降到7.0V以下时，提示电压不足，需重新充电（充电时仍可测试）。开机键上方有个电源指示灯，当插上充电器进行充电时，指示先是从红色变成绿色，这个过程重复两次，表示充电正常，之后此指示灯呈红色，当充满电后指示灯转变成绿色。若长时间不使用本仪器，以致电池电量过低时，刚插上充电器时，指示灯可能会不亮，大概半小时后，待唤醒电池后，指示灯变为红色，充电时间需4~6小时。
六、按键介绍
1、“开机” 键
按此键时，电源打开，型号会显示出来。开机后，在按“置零”键清零前，屏幕上可能会有类比信号的零点漂移数值显示，只需按“置零”键清零即可。
2、“关机”键
在开机状态下，按此键时，电源关闭，但储存的保存数据不会消失。在开机启动时（也就是显示型号且未显示测量界面0.00时），此时按关机键是无法响应的。
3、“保存”键
在峰值测量界面状态下按此键可使屏幕上显示的测试数据被储存起来；在功能设置界面状态下按此键可保存设置的参数。当机内有测试数据被储存时，“MEM”显示。本机可储存447个数据。
4、“设置”键
详细的设定请参照“功能介绍”中各种设定方式的说明。
5、“单位”键
按此键可执行计测单位的切换，可循环显示N（牛顿）、kg（公斤）、lb（磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。 在YL-TXF10K以上规格中，与字母“K”组成“KN（千牛）”、“Kkg（吨）”、“Klb（千磅）”。
6、“峰值”键
每按此键一次会有“PEAK”显示、“AUTO PEAK”显示或“PEAK”消失的切换—亦即峰值保持、峰值保持自动解除、负荷实时值模式的切换。
7、“翻转”键
此键只在测试界面有效，当按下此键时，屏幕显示的测量值将翻转180度。
8、“查看”键
按此键时，存储的测试数据会依次被调出来显示于屏幕上，此时“MEM”字样闪烁——首先显示保存次数，2秒后自动显示保存数据。按“置零”键可返回测量界面。
9、“置零”键
按此键时，屏幕上的测试值会被归零。注：对仪器进行清零操作时，只能在实时测量模式下，在峰值，及自动峰值下无法对仪器进行清零操作。
※ 选用较轻的夹具或解除所加的负荷，再次清零。
※ 在“查看”界面，按住此键4秒钟，存储的测试数据可以全部清除（某些状态下可能无法清除，则关机后重新开机再执行此功能，即可清除全部保存数据）。
|
|
|
|
|
